ワンオペイベント配信・収録システムの構築

What I Learned

イベント現場において、会場のスクリーン演出と配信・アーカイブ収録を両立させるシステムを構築した。会場進行を絶対に止めない（Main System）と、高品質なアーカイブを残す（Sub System）という異なる要件を、物理的な分離とネットワーク的な統合によって両立できる。SDI による長距離伝送や Bitfocus Companion によるワンボタン制御を取り入れることで、少人数オペレーションでもミスが起きにくい堅牢なシステムとなった。

Details

全体コンセプトと要件

会場演出（スクリーン）と配信・収録の完全分離と連携

会場スクリーンに出す映像（Main）と、アーカイブ/配信用に残す映像（Sub）を物理的に分けつつ、ワンオペレーターで制御可能な環境を構築する。

設計要件

1. 役割の物理的分離（リスク分散）

   • Main System (Projector): 会場のスクリーン演出専用。配信側のトラブルが会場進行に影響しない構成
   • Sub System (Streaming, Recording): パッケージ映像作成専用。スライドとカメラ映像を合成し、ISO 収録を行う

2. 長距離伝送 (SDI)

   • Main 卓と Sub 卓の距離に対応するため、HDMI を SDI に変換（Blackmagic BiDirectional Converter 使用）して伝送

3. 相互監視とリターン

   • ATEM Streaming Bridge を使用し、Sub System の映像を Ethernet 経由で Main System の入力 4 へ戻す
   • 出演者が収録映像を確認できるようにする

システム構成図

Mermaidソースコード: system-diagram.mmd

セットアップ後の実際の様子

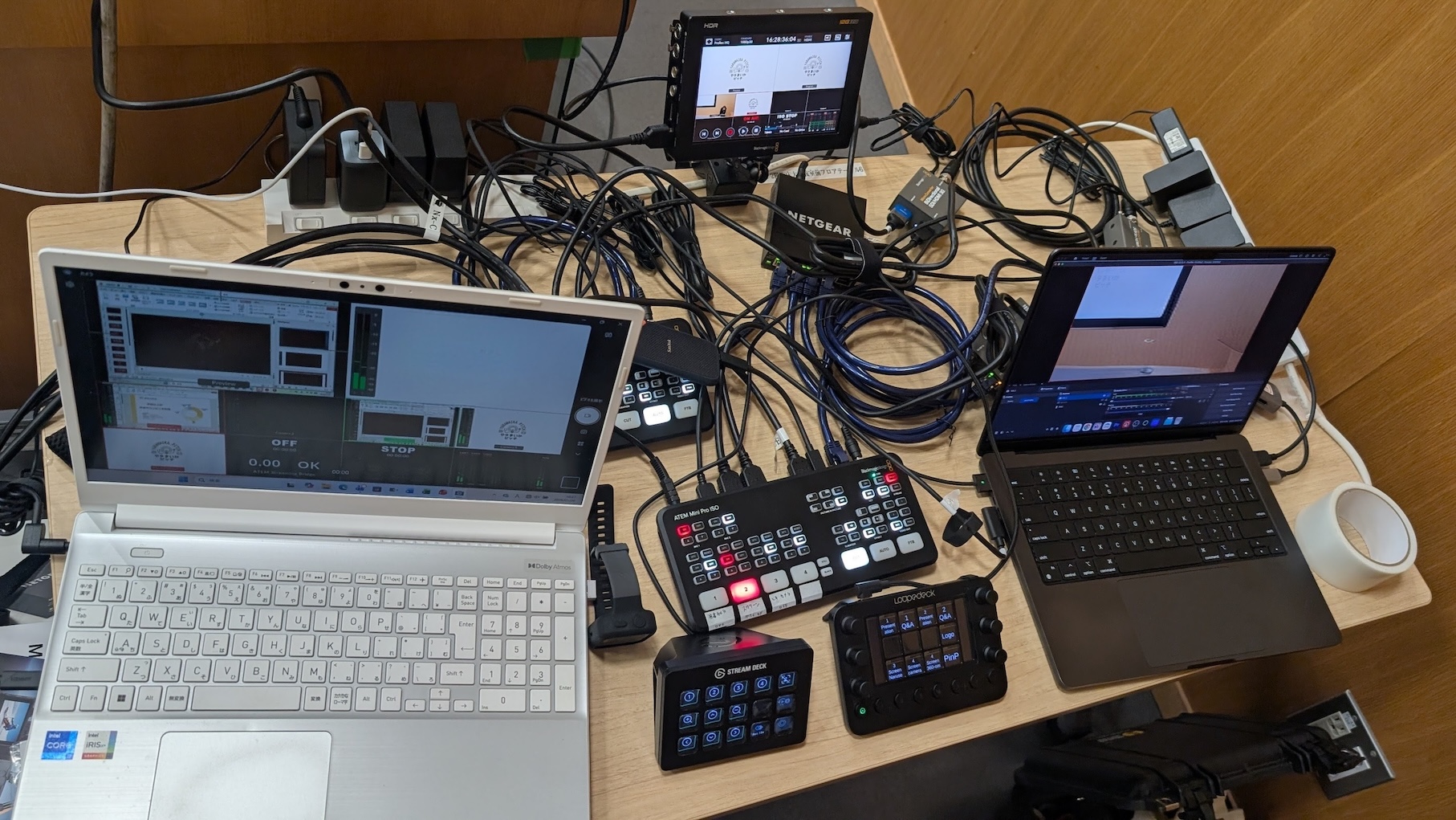

実際のオペレーション環境。左側にPC（ATEM Software Control表示）、中央に2台のATEM Mini Pro、Stream Deck、Loupedeck、右側にオペレーターPC。全ての機材が卓上に集約され、ワンオペレーションで制御可能な配置となっている。

オペレーション構成 (Control & Network)

物理的に分かれたシステムをワンマンで回すための集約設定。

• Bitfocus Companion (Stream Deck)

  • ネットワーク経由で Main/Sub 両方の ATEM を制御
  • 運用ルール: ATEM 本体のボタンは触らない（無限ループ防止）。Companion のプリセットで「スライドモード」「質疑モード」等を一括切り替え

• Insta360 Link 2 & Loupedeck

  • Web カメラ（Insta360 Link 2）を Loupedeck のボタンで制御
  • 画角プリセット（演者、質問者、会場）や、OBS の Replay Buffer（クリップ作成）をボタン配置

• ネットワークハブの集約

  • 全ての制御信号と Streaming Bridge の映像信号を 1 つのハブで管理
  • 重要: 各機材の IP アドレスは固定（Static IP）する
  • PC 上で Main System 側（会場側）の ATEM Software Control を常時起動し、音声フェーダーを監視

設定チェックリスト

PC Operator (Mac)

• 接続: Satechi Hub 経由で LAN、Stream Deck、Loupedeck、Insta360、Prograde を接続
• ディスプレイ: 拡張ディスプレイに OBS Preview Projector（Insta360 プレビュー）を表示し、ATEM mini Pro の HDMI 入力 1 と接続
• ソフト: ATEM Software Control (Main 監視)、Bitfocus Companion 起動

Source PC (Windows)

• アプリ: 「カメラ」アプリを起動し、カメラを切り替えておく（信号安定・スリープ防止）
• NW: 完全オフライン（更新・通知事故防止）

ATEM Mini Pro ISO (Sub System)

• 出力: SSD REC [ON], Stream [ON]
• Audio (Mix):
  • Mic 1 (Sony Wireless): ON
  • Mic 2: OFF
  • HDMI 2 (SDI Conv): ON
  • HDMI 1 & 3: OFF

ATEM Mini Pro (Main System)

• 出力: USB Out を MultiView (MV) に設定
• Audio (PA):
  • HDMI 1, 2, 3: ON
  • HDMI 4 (Return): OFF (絶対) ※無限ループ防止

試行錯誤・実現できなかったこと

YouTube Live と ATEM Streaming Bridge の同時配信

• やりたかったこと: ATEM Mini Pro ISO 単体から、YouTube Live への配信と、会場リターン用の ATEM Streaming Bridge への送出を同時に行いたかった
• 結果: ATEM のハードウェア仕様上、ストリーミング出力先は 1 つしか設定できないことが判明
• 対応: 会場へのリターン（Bridge への送出）を優先設定とし、YouTube 配信機能は使用しなかった

Elgato Stream Deck への操作集約

• やりたかったこと: すべての操作（ATEM, Insta360, OBS）を Stream Deck 1 台に集約したかった
• 結果: Bitfocus Companion（ATEM 制御用）と Elgato 純正ソフト（プラグイン制御用）の共存・同時使用が不安定で難しかった
• 対応: Loupedeck Live を追加導入し、物理的にデバイスを分けることで解決（Stream Deck = ATEM 専用、Loupedeck = カメラ/OBS 専用）

iPad での MultiView モニタリング

• やりたかったこと: ATEM Mini Pro (Main) の Type-C 出力を iPad に繋ぎ、Camo Studio 等のアプリで MultiView モニターとして使いたかった
• 結果: 接続のたびに ATEM を再起動しないと iPad 側で認識されないなど、ハンドシェイクが不安定だった。ライブ現場でのリスクが高すぎる
• 対応: 安定性を最優先し、PC への接続（PC Monitor 化）に変更した

おわりに

手元のコントロール環境（Stream Deck & Loupedeck）を整備したことで、ワンオペでスイッチングを回しながら、並行して「名場面のクリップ収録」や「振り返り映像の即時編集」を行うだけの精神的・時間的余裕が生まれた。システムが複雑に見えても、操作系が整理されていれば運用は極めてシンプルになる。

特に「音声の無限ループ防止」や「IP アドレス固定」といった地味な設定が、現場の安定稼働には不可欠である。
